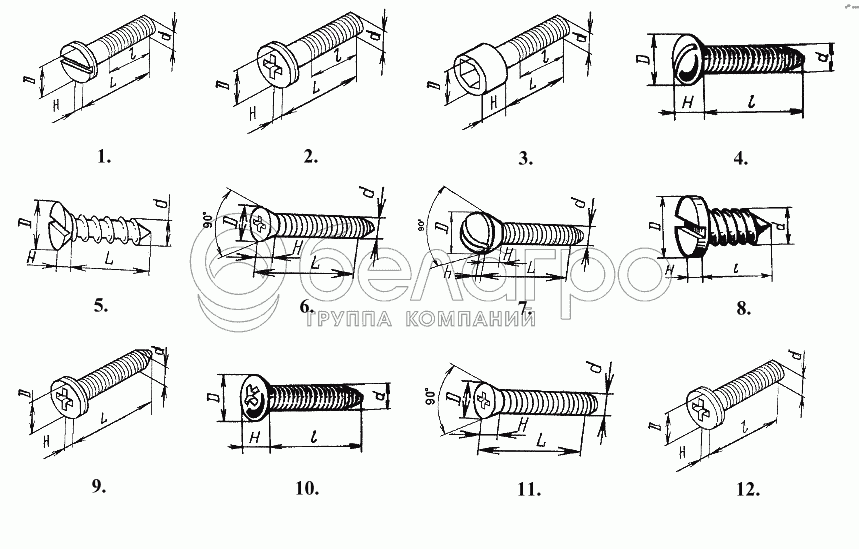

Каталог запасных частей к технике: ЗИЛ-5301 (2006). №3
/167.gif)
1
1
1
1
1
1
1
1
1
2
2
3
3
4
4
4
4
5
5
6
7
8
8
8
8
8
8
9
10
10
11
12
|
1
224574
Винт с плоской головкой (d=М4, S=8, H=2,0, L=16±0,55, l0=16)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224600
Винт с плоской головкой (d=М5, S=10, H=2,5, L=16±0,55, l0=16)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224604
Винт с плоской головкой (d=М5, S=10, H=2,5, L=25±0,65, l0=25)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224623
Винт с плоской головкой (d=М6, S=12, H=3,0, L=12±0,55, l0=12)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224627
Винт с плоской головкой (d=М6, S=12, H=3,0, L=20±0,65, l0=20)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224629
Винт с плоской головкой (d=М6, S=12, H=3,0, L=25±0,65, l0=25)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224621
Винт с плоской головкой (d=М6, S=12, H=3,0, L=8±0,45, l0=8)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224682
Винт с плоской головкой (d=М8, S=16, H=4,0, L=16±0,55, l0=16)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
224571
Винт с плоской головкой (d=М4, S=8, H=2,0, L=10±0,45, l0=10)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
301597-01
Болт
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
302132
Винт с цилиндрической головкой и шестигранным углублением под ключ (d=М10х1,25, D=16, S=8, H=10, L=40±0,6, l0=32)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
240038
Винт с полукруглой головкой и заостренным концом стержня (d=5, D=8,5, H=3,5, L=18)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
240036
Винт с полукруглой головкой и заостренным концом стержня (d=5, D=8,5, H=3,5, L=12)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
240020
Винт с полукруглой головкой и заостренным концом стержня (d=4, D=7,0, H=2,8, L=18)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
240222
Винт с потайной головкой и заостренным концом стержня (d=4, D=7,4, H=2,2, L=25)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
240618
Винт с полупотайной головкой и заостренным концом стержня (d=4, D=7,4, H=2,2, L=12)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
240818
Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, H=2,0, L=12)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
240845
Винт с плоской головкой и заостренным концом стержня (d=6, D=12,0, H=3,0, L=12)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
240819
Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, H=2,0, L=16)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
240806
Винт с плоской головкой и заостренным концом стержня (d=3, D=6,0, H=1,5, L=10)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
440463-П29
Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, H=2,0, L=16±0,6)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26)
В узле: ---
|
