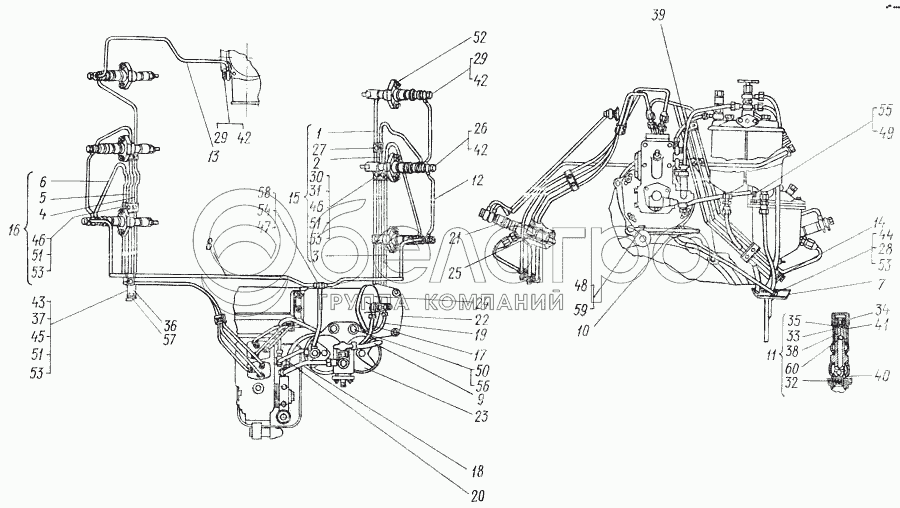

Каталог запасных частей к технике: ХТЗ Т-150. Топливопроводы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
46
46
47
48
49
50
51
51
51
51
51
52
53
53
53
53
53
53
54
55
56
57
58
59
60
|
1
60-15002.40
Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 1-му цилиндру
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
68-15003.40
Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм ко 2-му цилиндру (47.53612645)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
60-15004.40
Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 3-му цилиндру
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
60-15005.30
Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 4-му цилиндру
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
60-15006.30
Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 5-му цилиндру
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
60-15007.30
Топливопровод с соединением 1-7,0 ГОСТ 8519-81 длиной 1370 мм к 6-му цилиндру
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
60-15010.20
Подставка фильтра
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
60-15012.62
Трубка слива
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
60-15018.32
Трубка слива
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
60-15026.12
Подставка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
60-15028.31
Клапан перепускной
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
60-15029.01
Трубка слива
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13
60-15010.30
Трубка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
60-15034.11
Трубка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15
60-15036.10
Топливопроводы к 1-, 2-, 3-му цилиндрам
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
60-15037.10
Топливопроводы к 4-, 5-, 6-му цилиндрам
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
68-15014.01
Трубка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18
68-15014.01-01
Трубка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19
68-15014.01-02
Трубка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
68-15014.01-03
Трубка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21
112-1112010-10
Форсунка ФД-22
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22
А23.20.000-02
Фильтр грубой очистки топлива ФГ-75
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23
А44.30.000.05
Фильтр 2ТФ 3
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24
Э11-161-000.1
Топливный фильтр-кронштейн ТФК-3
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25
60-15123.00
Кольцо уплотняющее
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26
60-15130.00
Болт зажимной
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27
60-15167.00
Прокладка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27
60-15167.00
Прокладка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28
60-15178.00
Хомут
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
29
60-15190.00
Болт зажимной
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30
60-15197.00
Прокладка
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30
60-15197.00
Прокладка
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31
60-15198.00
Планка зажима большая
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31
60-15198.00
Планка зажима большая
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32
60-15202.31
Корпус клапана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33
60-15203.10
Втулка опорная
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
34
60-15204.10
Гайка колпачковая
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35
60-15223.00
Кольцо стопорное
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
36
60-29136.00
Кронштейн
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37
14-1571
Прокладка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
38
16-057
Пружина
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
39
150.20.126-4
Зацеп пружины
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40
СМД7-0216-2
Прокладка поворотного угольника
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41
СМД7-1539А
Прокладка
В узле: 13
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42
СМД7-1591А
Прокладка поворотного угольника
В узле: 17
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
43
СМД14-1584
Хомут
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
44
Болт М8-6gх16.56.016 ГОСТ 7796-70
Болт М8-6gх16.56.016 ГОСТ 7796-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
45
Болт М8-6gх20.56.016 ГОСТ 7796-70
Болт М8-6gх20.56.016 ГОСТ 7796-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
46
Болт М8-6gх25.56.016 ГОСТ 7796-70
Болт М8-6gх25.56.016 ГОСТ 7796-70
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
46
Болт М8-6gх25.56.016 ГОСТ 7796-70
Болт М8-6gх25.56.016 ГОСТ 7796-70
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
47
Болт М10-6gх20.56.016 ГОСТ 7796-70
Болт М10-6gх20.56.016 ГОСТ 7796-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
48
Болт М12-6gх25.56.016 ГОСТ 7796-70
Болт М12-6gх25.56.016 ГОСТ 7796-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
49
Болт М12-6gх35.56.016 ГОСТ 7796-70
Болт М12-6gх35.56.016 ГОСТ 7796-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
50
Болт М14-6gх25.56.016 ГОСТ 7798-70
Болт М14-6gх25.56.016 ГОСТ 7798-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51
Гайка М8-6Н.6.016 ГОСТ 2524-70
Гайка М8-6Н.6.016 ГОСТ 2524-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51
Гайка М8-6Н.6.016 ГОСТ 2524-70
Гайка М8-6Н.6.016 ГОСТ 2524-70
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51
Гайка М8-6Н.6.016 ГОСТ 2524-70
Гайка М8-6Н.6.016 ГОСТ 2524-70
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
52
Гайка М10-6Н.6.016 ГОСТ 2524-70
Гайка М10-6Н.6.016 ГОСТ 2524-70
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
53
Шайба 8.65Г.05 ГОСТ 6402-70
Шайба 8.65Г.05 ГОСТ 6402-70
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
53
Шайба 8.65Г.05 ГОСТ 6402-70
Шайба 8.65Г.05 ГОСТ 6402-70
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
53
Шайба 8.65Г.05 ГОСТ 6402-70
Шайба 8.65Г.05 ГОСТ 6402-70
В узле: 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
54
Шайба 10.65Г.05 ГОСТ 6402-70
Шайба 10.65Г.05 ГОСТ 6402-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
55
Шайба 12.65Г.05 ГОСТ 6402-70
Шайба 12.65Г.05 ГОСТ 6402-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
56
Шайба 14.65Г.05 ГОСТ 6402-70
Шайба 14.65Г.05 ГОСТ 6402-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
57
Шайба 8х1,5.04.05 ГОСТ 10450-78
Шайба 8х1,5.04.05 ГОСТ 10450-78
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
58
Шайба 10х1,5.04.05 ГОСТ 10450-78
Шайба 10х1,5.04.05 ГОСТ 10450-78
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
59
Шайба 12х2.04.05 ГОСТ 11371-78
Шайба 12х2.04.05 ГОСТ 11371-78
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
60
Шарик Б 7,144-3 ГОСТ 3722-81
Шарик Б 7,144-3 ГОСТ 3722-81
В узле: 1
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
