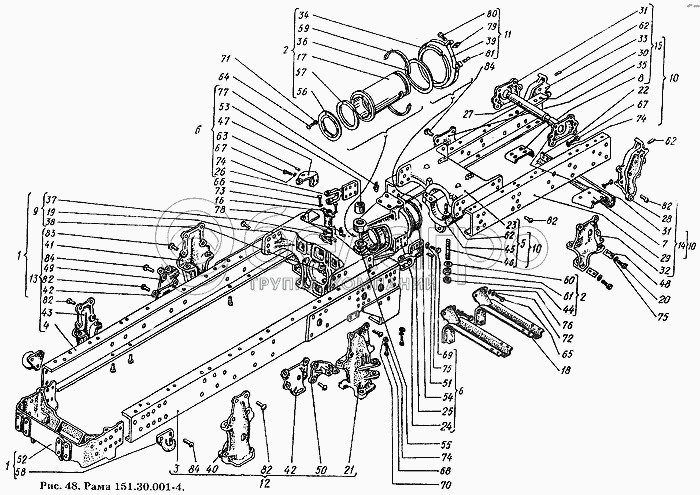

Каталог запасных частей к технике: ХТЗ Т-150К. Рама 151.30.001-4
1
1
2
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
62
63
63
64
65
66
67
67
67
68
69
70
70
70
71
72
73
73
74
74
74
74
75
75
76
77
78
79
80
81
82
82
82
82
82
82
82
83
83
83
83
83
84
84
84
84
84
84
|
151.30.001-4
Рама в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
151.30.011-4
Часть рамы передняя в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
151.30.012-4
Часть рамы задняя в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
151.30.013-2А-01
Лонжерон рамы передний левый в сооре
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
151.30.014-2А-01
Лонжерон рамы передний правый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
151.30.017-2
Опора шарнира задняя в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
151.30.018-3
Корпус шарнира в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
151.30.019-2
Кронштейн редуктора ВОМ левый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
151.30.020-1
Кронштейн редуктора ВОМ правый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
151.30.024
Опора шарнира передняя в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
151.30.027
Часть рамы задняя с кронштейнами в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
151.30.029
Хомутик в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
151.30.032
Лонжерон передний левый с кронштейнами в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13
151.30.033
Лонжерон передний правый с кронштейнами в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
151.30.034
Лонжерон задний левый с кронштейнами в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15
151.30.035
Лонжерон задний правый с кронштейнами в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
151.30.045
Ось в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
151.30.046-3
Труба горизонтального шарнира в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18
151.30.052
Кронштейн гидробака в сборе
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19
151.30.102-1
Опора шарнира передняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
151.30.105
Болт
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21
151.30.107-5
Кронштейн рессоры задний левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22
151.30.116-2
Уголок
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23
151.30.119-1
Опора шарнира задняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24
151.30.120-5
Корпус шарнира
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25
151.30.121
Ухо левое
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26
151.30.122-2
Ухо правое
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27
151.30.123
Ось цилиндра
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28
151.30.124-2
Кронштейн левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
29
151.30.125-1А
Лонжерон рамы задний левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30
151.30.136-1А
Лонжерон рамы задний правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
31
151.30.127
Фланец оси цилиндра
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
32
151.30.128-1
Кронштейн заднего моста левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33
151.30.135-2
Кронштейн правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
34
151.30.144
Сальник
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35
151.30.148
Кронштейн заднего моста правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
36
151.30.162-1
Кольцо проставочное
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37
151.30.163
Втулка наружная
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
38
151.30.164
Втулка внутренняя
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
39
151.30.199
Лента хомутика
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40
151.30.201-2А
Кронштейн рессоры передний левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41
151.30.202-5
Кронштейн рессоры задний правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42
151.30.203
Кронштейн буфера и блокировки
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42
151.30.203
Кронштейн буфера и блокировки
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
43
151.30.204-2А
Кронштейн рессоры передний правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
44
151.30.205
Гайка специальная
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
45
151.30.217-1А
Бугель задней опоры шарнира
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
46
151.30.218
Шпилька
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
47
151.30.234
Кронштейн следящей тяги
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
48
151.30.246
Планка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
49
151.30.253
Кронштейн амортизатора верхний правый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
50
151.30.254
Кронштейн амортизатора верхний левый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51
151.30.263
Штифт 25Пр2/2ах50 ГОСТ 3128-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
52
150.30.101
Брус передний
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
53
125.30.126
Втулка вертикального шарнира
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
54
125.30.138
Втулка горизонтального шарнира
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
55
125.30.140
Шайба вертикального шарнира
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
56
125.30.141
Обойма сальника передняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
57
125.30.143А
Сальник
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
58
125.30.154
Крюк передний
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
59
125.30.216
Полукольцо
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
60
125.30.219-1
Шайба
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61
125.30.220
Гайка
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61
125.30.220
Гайка
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
62
74.56.415
Штифт
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
63
А02-35
Штифт цилиндрический
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
63
А02-35
Штифт цилиндрический
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
64
Болт М8.6gх16.66 ГОСТ 7796-70
Болт М8.6gх16.66 ГОСТ 7796-70
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
65
Болт М10.6gх20.66 ГОСТ 7796-70
Болт М10.6gх20.66 ГОСТ 7796-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
66
Болт М12-6gх35.88.35 ГОСТ 7796-70
Болт М12-6gх35.88.35 ГОСТ 7796-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
67
Болт М16 6gх35.88.35 ГОСТ 7796-70
Болт М16 6gх35.88.35 ГОСТ 7796-70
В узле: 7
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
67
Болт М16 6gх35.88.35 ГОСТ 7796-70
Болт М16 6gх35.88.35 ГОСТ 7796-70
В узле: 7
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
68
Болт М16-6gх50.88.35 ГОСТ 7796-70
Болт М16-6gх50.88.35 ГОСТ 7796-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
69
Болт М24х2-6gх60.109.019 ГОСТ 7796-70
Болт М24х2-6gх60.109.019 ГОСТ 7796-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
70
Гайка М16-7Н.6 ГОСТ 5915-70
Гайка М16-7Н.6 ГОСТ 5915-70
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
70
Гайка М16-7Н.6 ГОСТ 5915-70
Гайка М16-7Н.6 ГОСТ 5915-70
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
70
Гайка М16-7Н.6 ГОСТ 5915-70
Гайка М16-7Н.6 ГОСТ 5915-70
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
71
Шайба 8.65Г.05 ГОСТ 6402-70
Шайба 8.65Г.05 ГОСТ 6402-70
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72
Шайба 10.65Г.05 ГОСТ 6402-70
Шайба 10.65Г.05 ГОСТ 6402-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73
Шайба 12.65Г.05 ГОСТ 6402-70
Шайба 12.65Г.05 ГОСТ 6402-70
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73
Шайба 12.65Г.05 ГОСТ 6402-70
Шайба 12.65Г.05 ГОСТ 6402-70
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
74
Шайба 16.65Г.05 ГОСТ 6402-70
Шайба 16.65Г.05 ГОСТ 6402-70
В узле: 11
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
74
Шайба 16.65Г.05 ГОСТ 6402-70
Шайба 16.65Г.05 ГОСТ 6402-70
В узле: 11
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
75
Шайба 24.65Г.05 ГОСТ 6402-70
Шайба 24.65Г.05 ГОСТ 6402-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
75
Шайба 24.65Г.05 ГОСТ 6402-70
Шайба 24.65Г.05 ГОСТ 6402-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
76
Шайба 10-010 ГОСТ 11371-68
Шайба 10-010 ГОСТ 11371-68
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
77
Масленка I-А1 ГОСТ 1303-56
Масленка I-А1 ГОСТ 1303-56
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
78
Масленка II-А-45 ГОСТ 1303-56
Масленка II-А-45 ГОСТ 1303-56
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
79
ХС-2-1
Планка хомутика
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
80
ХС-3
Болт хомутика
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81
ХС-4
Гайка хомутика
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
Заклепка 20х55.01 ГОСТ 10299-68
Заклепка 20х55.01 ГОСТ 10299-68
В узле: 62
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
Заклепка 20х55.01 ГОСТ 10299-68
Заклепка 20х55.01 ГОСТ 10299-68
В узле: 62
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
Заклепка 20х55.01 ГОСТ 10299-68
Заклепка 20х55.01 ГОСТ 10299-68
В узле: 62
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
Заклепка 20х55.01 ГОСТ 10299-68
Заклепка 20х55.01 ГОСТ 10299-68
В узле: 62
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
Заклепка 20х55.01 ГОСТ 10299-68
Заклепка 20х55.01 ГОСТ 10299-68
В узле: 62
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
Заклепка 20х55.01 ГОСТ 10299-68
Заклепка 20х55.01 ГОСТ 10299-68
В узле: 62
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
83
Заклепка 20х70.01 ГОСТ 10299-68
Заклепка 20х70.01 ГОСТ 10299-68
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
83
Заклепка 20х70.01 ГОСТ 10299-68
Заклепка 20х70.01 ГОСТ 10299-68
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
83
Заклепка 20х70.01 ГОСТ 10299-68
Заклепка 20х70.01 ГОСТ 10299-68
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
83
Заклепка 20х70.01 ГОСТ 10299-68
Заклепка 20х70.01 ГОСТ 10299-68
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
83
Заклепка 20х70.01 ГОСТ 10299-68
Заклепка 20х70.01 ГОСТ 10299-68
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
84
Заклепка 20х80.01 ГОСТ 10299-68
Заклепка 20х80.01 ГОСТ 10299-68
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
84
Заклепка 20х80.01 ГОСТ 10299-68
Заклепка 20х80.01 ГОСТ 10299-68
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
84
Заклепка 20х80.01 ГОСТ 10299-68
Заклепка 20х80.01 ГОСТ 10299-68
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
84
Заклепка 20х80.01 ГОСТ 10299-68
Заклепка 20х80.01 ГОСТ 10299-68
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
84
Заклепка 20х80.01 ГОСТ 10299-68
Заклепка 20х80.01 ГОСТ 10299-68
В узле: 18
|
