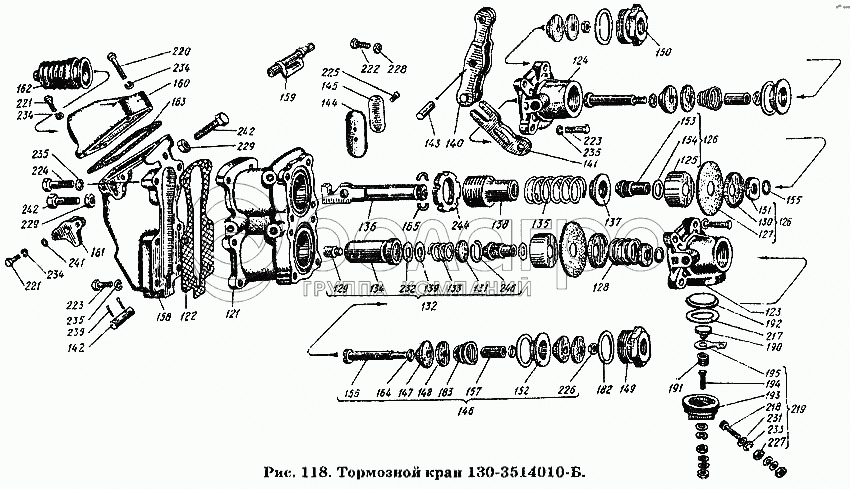

Каталог запасных частей к технике: ХТЗ Т-150К. Тормозной кран 130-3514010-Б
121
122
123
124
125
126
126
127
128
129
130
131
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
152
153
154
155
156
157
158
159
160
161
162
163
164
165
182
183
190
191
192
193
194
195
217
218
219
220
221
221
222
223
223
224
225
226
227
228
229
229
231
232
233
234
234
234
235
235
235
239
241
242
242
244
246
|
151.64.001-3
Пневмосистема
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
120
130-3514010-Б
Кран тормозной в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
121
130-3514020-Б
Корпус тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
122
130-3514023
Прокладка корпуса тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
123
130-3514032-Б
Крышка тормозного крана нижняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
124
130-3514033-Б
Крышка тормозного крана верхняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
125
130-3514067
Направляющая диафрагмы тормозного крана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
126
130-3514075-Б
Диафрагма тормозного крана в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
127
130-3514080
Диафрагма тормозного крана
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
128
130-3514085
Пружина поддиафрагменная тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
129
130-3514087
Пятка стакана тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
130
130-3514091
Шайба диафрагмы тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
131
130-3514096
Шайба опорная малой уравновешивающей пружины тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
132
130-3514100-Б
Пружина уравновешивающая тормозного крана малая со стаканом в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
133
130-3514101-Б
Пружина уравновешивающая тормозного крана малая
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
134
130-3514102-Б
Стакан малой уравновешивающей пружины тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
135
130-3514104
Пружина уравновешивающая тормозного крана большая
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
136
130-3514105
Шток тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
137
130-3514107-А
Шайба опорная штока тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
138
130-3514108-А
Направляющая штока тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
139
130-3514115-Б
Прокладка регулировочная малой уравновешивающей пружины тормозного крана
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
140
130-3514140-Б
Рычаг тормозного крана в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
141
130-3514143-Б
Рычаг тормозного крана малый
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
142
130-3514146
Ось малого рычага тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
143
130-3514167
Ось рычага тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
144
130-3514175
Уплотнитель выпускного отверстия тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
145
130-3514176
Крышка выпускного отверстия тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
146
130-3514210-А2
Клапан тормозного крана в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
147
130-3514211
Конус клапана тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
148
130-3514213
Шайба клапана тормозного крана большая
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
149
130-3514215
Пробка тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
130-3514217
Пробка тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
151
130-3514219
Гайка диафрагмы тормозного крана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
152
130-3514232
Седло клапана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
153
130-3514235-Б
Седло клапана тормозного крана выпускное
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
154
130-3514236
Прокладка выпускного седла клапана тормозного крана
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
155
130-3514239
Кольцо уплотнительное седла клапана тормозного крана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
156
130-3514240-В
Стержень клапана тормозного крана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
157
130-3514243
Трубка стержня клапана тормозного крана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
158
130-3514251
Корпус рычагов тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
159
130-3514255
Валик рычага ручного привода тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
160
130-3514263
Крышка корпуса рычагов тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
161
130-3514265
Крышка валика ручного привода тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
162
130-3514275-А
Чехол тяги тормозного крана защитный
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
163
130-3514279
Прокладка корпуса рычагов тормозного крана
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
164
130-3514285
Шайба клапана тормозного крана малая
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
165
130-3514287
Полукольцо стопорное опорной шайбы штока тормозного крана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
182
127-3514237-А
Прокладка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
183
127-3514238
Пружина клапана
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
190
120-3720085
Основание контакта в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
191
120-3720092
Пружина основания контакта
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
192
120-3720095
Диафрагма включателя света стоп-сигнала
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
193
120-3720102
Контактная колодка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
194
120-3720105
Болт контактный с контактом в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
195
120-3720112-Б
Шина контактная
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
202
Шплинт 3,2х20 ГОСТ 397-66
Шплинт 3,2х20 ГОСТ 397-66
В узле: 14
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
217
150Ю-3720116
Прокладка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
218
164-3720111
Болт сигнала Стоп
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
219
ВК13-3720100-А
Колодка контактная в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
220
200214-П8
Болт М6 кл.2х38 ОН 025101-63
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
221
201420-П8
Болт М6х20 ОН 025102-63
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
222
201425-П8
Болт М6х32 ОН 025102-63
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
223
201458-П8
Болт М8 кл.2х25 ОН 025102-63
В узле: 13
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
224
201462-П8
Болт М8 кл.2х35 ОН 025102-63
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
225
220078-П8
Винт М5х12 ГОСТ 1489-62
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
226
250462-П8
Гайка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
227
250464-П29
Гайка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
228
250508-П8
Гайка М6 кл.2 ГОСТ 5927-51
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
229
250510-П8
Гайка М8 кл.2 ГОСТ 5927-51
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
231
252003-П29
Шайба
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
232
252007-П8
Шайба
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
233
252133-П2
Шайба
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
234
252134-П2
Шайба пружинная 6 ОН 025168-63
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
235
252135-П2
Шайба пружинная 8 ОН 025168-63
В узле: 14
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
239
258053-П8
Шплинт 4х25 ГОСТ 397-66
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
240
260088-П52
Палец 12х38 ОН 025 196-63
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
241
260305-П8
Заглушка 16 ГОСТ 3111-46
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
242
301294-П8
Болт
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
244
303193-П8
Гайка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
246
307710-П2
Кольцо
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
269
Шайба 3Т.65Г.05 ГОСТ 6402-70
Шайба 3Т.65Г.05 ГОСТ 6402-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
270
Шайба 5Н.65Г ГОСТ 6402-70
Шайба 5Н.65Г ГОСТ 6402-70
В узле: 4
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
