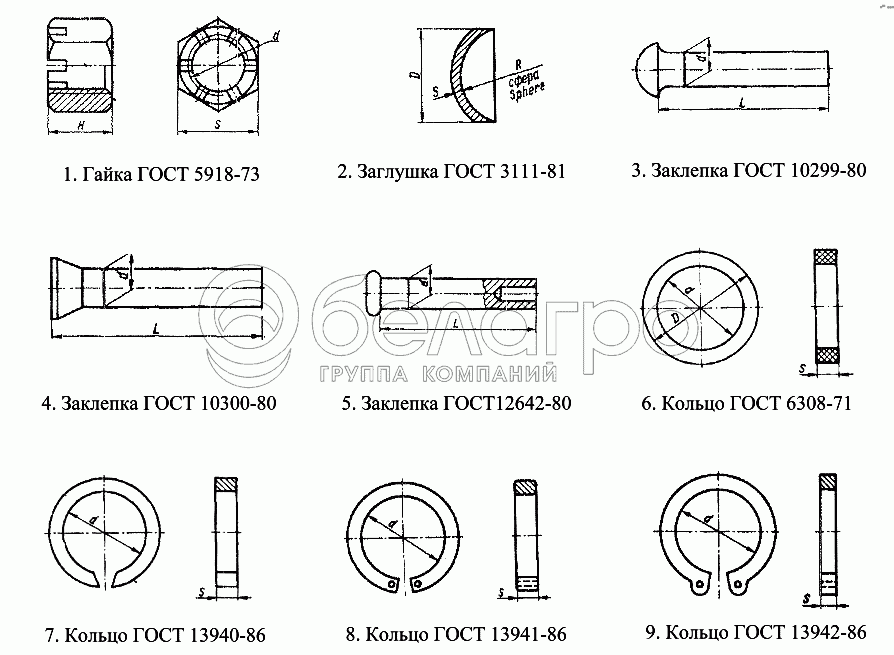

Каталог запасных частей к технике: ХТЗ Т-25Ф. Нормали
1
1
1
1
1
1
1
1
1
1
1
1
2
3
3
3
3
4
5
6
6
7
8
9
9
9
9
9
9
9
9
|
1
[Гайка М10-6Н.8.019 ГОСТ5933-73 (d=10, H=8, S=16)]
Гайка М10-6Н.8.019 ГОСТ5933-73 (d=10, H=8, S=16)
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М12-6Н.04.019 ГОСТ5933-73 (d=12, H=10, S=18)]
Гайка М12-6Н.04.019 ГОСТ5933-73 (d=12, H=10, S=18)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М14х1,5-6Н.04.019 ГОСТ5933-73 (d=14, H=11, S=210]
Гайка М14х1,5-6Н.04.019 ГОСТ5933-73 (d=14, H=11, S=210
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М14х1,5-6Н.8.40.019 ГОСТ5932-70 (d=14, H=17,8, S=21)]
Гайка М14х1,5-6Н.8.40.019 ГОСТ5932-70 (d=14, H=17,8, S=21)
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М16х1,5-6Н.8.019 ГОСТ5932-70 (d=16, H=20,8, S=24)]
Гайка М16х1,5-6Н.8.019 ГОСТ5932-70 (d=16, H=20,8, S=24)
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М18х1,5-6Н.04.019 ГОСТ5933-73 (d=18, H=13, S=27)]
Гайка М18х1,5-6Н.04.019 ГОСТ5933-73 (d=18, H=13, S=27)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М20-6Н.04.0112 ГОСТ5933-73 (d=20, H=13, S=30)]
Гайка М20-6Н.04.0112 ГОСТ5933-73 (d=20, H=13, S=30)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М20-6Н.6.019 ГОСТ5932-70 (d=20, H=24, S=30)]
Гайка М20-6Н.6.019 ГОСТ5932-70 (d=20, H=24, S=30)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М24-6Н.04.0112 ГОСТ5919-73 (d=24, H=15, S=36)]
Гайка М24-6Н.04.0112 ГОСТ5919-73 (d=24, H=15, S=36)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М24х2-6Н.04.0112 ГОСТ5919-73 (d=24, H=15, S=36)]
Гайка М24х2-6Н.04.0112 ГОСТ5919-73 (d=24, H=15, S=36)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М27х2-6Н.04.0112 ГОСТ5933-73 (d=27, H=17, S=41)]
Гайка М27х2-6Н.04.0112 ГОСТ5933-73 (d=27, H=17, S=41)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
[Гайка М10-6Н.019 ГОСТ5918-73 (d=10, H=12,4, S=16)]
Гайка М10-6Н.019 ГОСТ5918-73 (d=10, H=12,4, S=16)
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Заглушка 52-08кп ГОСТ3111-81 (D=52, R=82, S=2)]
Заглушка 52-08кп ГОСТ3111-81 (D=52, R=82, S=2)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Заклепка 6x12.01.10кп ГОСТ10299-80 (d=6, L=12)]
Заклепка 6x12.01.10кп ГОСТ10299-80 (d=6, L=12)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Заклепка 6x20.01.10кп ГОСТ10299-80 (d=6, L=20)]
Заклепка 6x20.01.10кп ГОСТ10299-80 (d=6, L=20)
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Заклепка 10x45.01.10кп ГОСТ10299-80 (d=10, L=45)]
Заклепка 10x45.01.10кп ГОСТ10299-80 (d=10, L=45)
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Заклепка 10x36.01.10кп ГОСТ10299-80 (d=10, L=36)]
Заклепка 10x36.01.10кп ГОСТ10299-80 (d=10, L=36)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
[Заклепка 8x45.00 ГОСТ10300-80 (d=8, L=45)]
Заклепка 8x45.00 ГОСТ10300-80 (d=8, L=45)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
[Заклепка 2.4x8.32 ГОСТ12642-80 (d=4, L=8)]
Заклепка 2.4x8.32 ГОСТ12642-80 (d=4, L=8)
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
СГ29-14-8-1
Кольцо ГОСТ6418-81 (d=8, D=14, S=1)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
СП-66-44-8
Кольцо ГОСТ6308-71 (d=44, D=66, S=8)
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
В16
Кольцо ГОСТ13940-86 (d=14,7, S=1,2)
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
2В90
Кольцо ГОСТ13941-86
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В20
Кольцо ГОСТ13942-86
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В25
Кольцо ГОСТ13942-86
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В30
Кольцо ГОСТ13942-86
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В40
Кольцо ГОСТ13942-86
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В38
Кольцо ГОСТ13942-86
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В45
Кольцо ГОСТ13942-86
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В50
Кольцо ГОСТ13942-86
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
В85
Кольцо ГОСТ13942-86
В узле: 1
|
