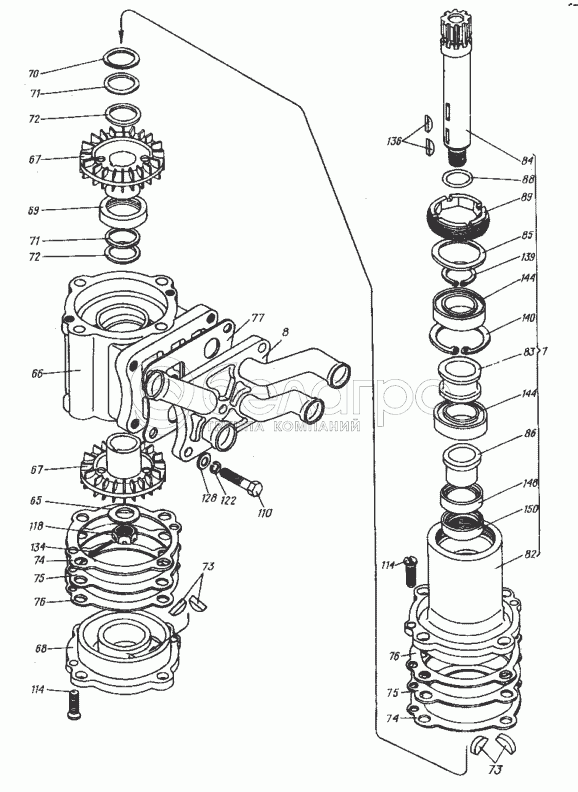

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Насос в сборе 8.12.020-1
7
8
65
66
67
67
68
69
70
71
71
72
72
73
73
74
74
75
75
76
76
77
82
83
84
85
86
88
89
110
114
114
118
122
128
134
136
139
140
144
144
148
150
|
7
8.12.022-1
Крышка насоса верхняя в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
8.12.023-1
Крышка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
65
8.12.200
Шайба
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
66
8.12.201
Корпус насоса
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
67
8.12.202
Колесо рабочее
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
68
8.12.203
Крышка насоса нижняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
69
8.12.204
Кольцо уплотнительное
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
70
8.12.205
Кольцо проставочное
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
71
8.12.206
Прокладка регулировочная
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72
8.12.207
Прокладка регулировочная
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73
8.12.208
Сегмент уплотнительный
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
74
8.12.209
Прокладка уплотнительная
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
75
8.12.210
Прокладка
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
76
8.12.210-01
Прокладка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
77
8.12.212
Прокладка уплотнительная
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
8.12.217-1
Крышка насоса верхняя
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
83
8.12.218-1
Кольцо проставочное
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
84
8.12.219-1
Валик насоса
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
85
8.12.220
Шайба
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
86
8.12.229
Втулка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
88
8.12.231
Кольцо уплотнительное
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
89
8.12.236
Гайка стопорная
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
110
[Болт М10.6gx35.66.019 ГОСТ 7796-70]
Болт М10.6gx35.66.019 ГОСТ 7796-70
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
114
[Винт В1.М6-6gx16.58.019 ГОСТ 17475-80]
Винт В1.М6-6gx16.58.019 ГОСТ 17475-80
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
118
[Гайка М12.6Н.8.0112 ГОСТ 5933-73]
Гайка М12.6Н.8.0112 ГОСТ 5933-73
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
122
[Шайба 10.65Г.0115 ГОСТ 6402-70]
Шайба 10.65Г.0115 ГОСТ 6402-70
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
128
[Шайба 10.01.0115 ГОСТ 11371-78]
Шайба 10.01.0115 ГОСТ 11371-78
В узле: 17
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
134
[Шплинт 3,2x20.016 ГОСТ 397-79]
Шплинт 3,2x20.016 ГОСТ 397-79
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
136
[Шпонка 5х7,5 ГОСТ 24071-80]
Шпонка 5х7,5 ГОСТ 24071-80
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
139
Б25
Кольцо ГОСТ 13942-68
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
140
Б52
Кольцо ГОСТ 13943-68
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
144
18С205К1С9
Подшипник ГОСТ 8882-75
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
148
[Манжета 1-25х42-1 ГОСТ 8752-70]
Манжета 1-25х42-1 ГОСТ 8752-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
[Манжета 2-25х42-1 ГОСТ 8752-70]
Манжета 2-25х42-1 ГОСТ 8752-70
В узле: 1
|
