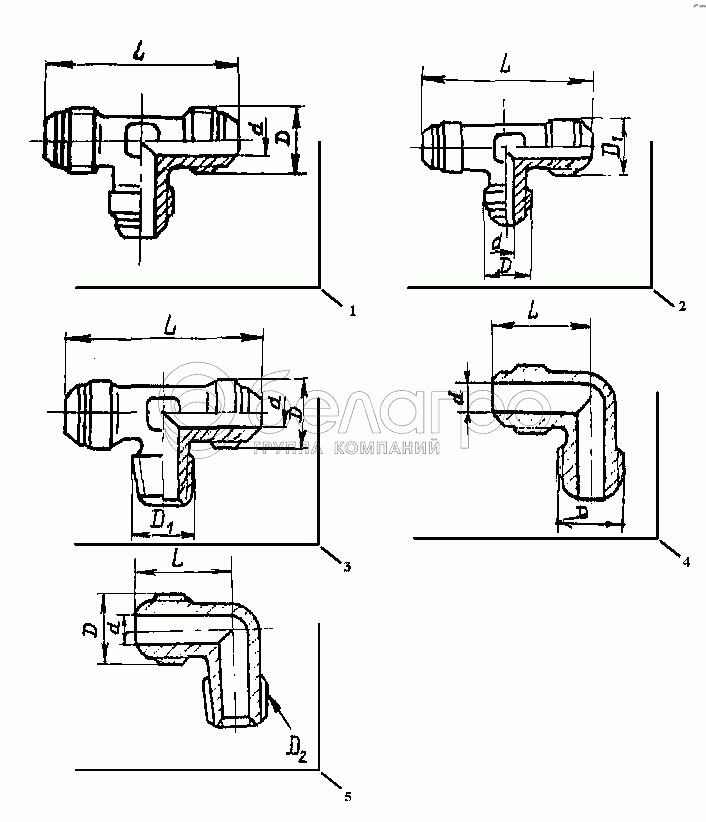

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Нормали (тройники, угольники)
1
2
3
3
4
5
5
|
1
[Тройник проходной 6-22-Ц ]
Тройник проходной 6-22-Ц ГОСТ 13964-74 (L=46, d=3,7, D=М12х1)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
[Тройник переходной 1-14-10-22-Ц ]
Тройник переходной 1-14-10-22-Ц ГОСТ 13965-74 (L=68, d=11,5, D=М22х1,5, D(1)=16х1)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Тройник ввертный 2-14-22-Ц ]
Тройник ввертный 2-14-22-Ц ГОСТ 13971-74 (L=66, d=11,5, D=М22х1,5, D(1)=18)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
[Тройник ввертный 2-6-22-Ц ]
Тройник ввертный 2-6-22-Ц ГОСТ 13971-74 (L=46, d=3,7, D=М12х1, D(1)=10)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
[Угольник проходной 14-22-Ц ]
Угольник проходной 14-22-Ц ГОСТ 13962-74 (L=33, d=11,5, D=М22х1,5)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
[Угольник ввертный 1-14-34-22-Ц ]
Угольник ввертный 1-14-34-22-Ц ГОСТ 33970-74 (L=33, d=11,5, D=М22х1,5, D(1)=К3/8)
В узле: ---
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
[Угольник ввертный 1-6-21-22-Ц ]
Угольник ввертный 1-6-21-22-Ц ГОСТ 33970-74 (L=21, d=3,7, D=М12х1, D(1)=К1/8)
В узле: ---
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
