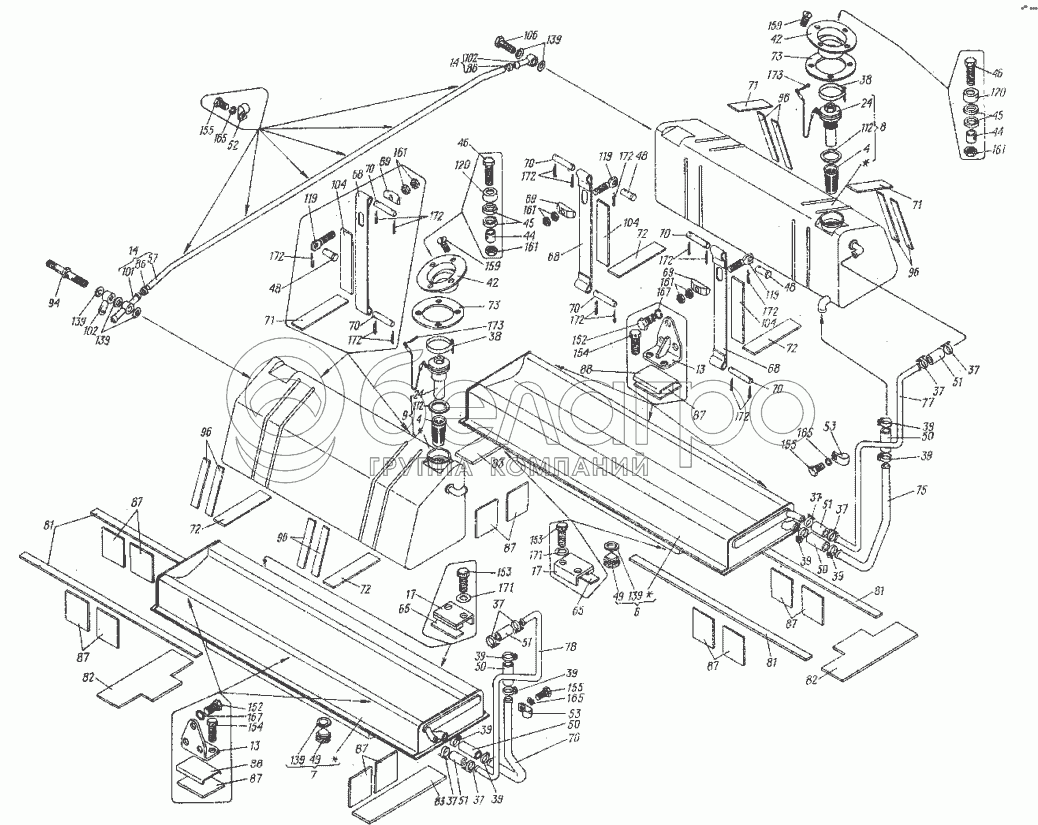

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Система топливная 6.03.001
4
4
6
7
8
9
13
13
14
14
17
17
24
24
37
37
37
37
37
37
37
38
38
39
39
39
39
39
39
39
39
42
42
44
44
45
45
46
46
48
48
48
49
49
50
50
50
50
51
51
51
51
52
53
53
57
65
65
68
68
68
69
69
69
70
70
70
70
70
70
71
71
71
72
72
72
73
73
75
76
77
78
81
81
81
82
82
83
83
86
86
87
87
87
87
87
87
87
87
87
88
88
94
96
96
96
96
101
102
102
104
104
104
106
112
112
119
119
119
120
120
139
139
139
139
139
152
152
153
153
154
154
155
155
155
159
159
161
161
161
161
161
165
165
165
167
167
171
171
172
172
172
172
172
172
172
172
172
173
173
|
4
А5.03.088А-01
Фильтр
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
6.03.021-1
Бак нижний
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
6.03.021-1-01
Бак нижний
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
6.03.023
Бак верхний правый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
6.03.024
Бак верхний левый в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13
6.03.043
Кронштейн в сборе
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
6.03.048
Трубка блокирующая
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
6.03.055
Прижим
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24
10.03.016
Пробка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37
ХСА-28
Хомут
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
38
ХС-100
Хомутик стяжной
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
39
ХСВ-35-01
Хомутик винтовой
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
42
2С1.03.207
Уплотнитель
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
44
2С1.03.236
Втулка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
45
2С1.03.237
Сальник
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
46
2С1.03.238
Болт
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
48
5.02.153-1
Палец
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
49
5.03.141-1
Пробка спускная
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
50
5.03.155-1
Шланг
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51
5.04.130А
Шланг
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
52
5.24.220
Скоба
В узле: 15
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
53
5.50.129-1
Скоба
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
57
6.03.123
Трубка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
65
6.03.165
Прокладка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
68
6.03.176
Лента хомута
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
69
6.03.177
Упор
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
70
6.03.180
Палец
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
71
6.03.181
Прокладка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
72
6.03.182
Прокладка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
73
6.03.187
Фланец
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
75
6.03.190
Труба
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
76
6.03.191
Труба
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
77
6.03.192-3-01
Труба
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
78
6.03.192-3
Труба
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81
6.03.198
Прокладка продольная
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
6.03.199
Прокладка поперечная
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
83
6.03.200
Прокладка поперечная
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
86
6.03.212
Кольцо
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
87
6.03.217
Прокладка
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
88
6.03.218
Накладка
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
94
6.03.235-1
Болт
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
96
6.03.245
Прокладка
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
101
8.03.108
Угольник поворотный двойной
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
102
8.03.109
Угольник поворотный
В узле: 6
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
104
8.03.116-01
Прокладка хомута
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
106
8.03.157
Болт
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
112
8.03.180А
Прокладка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
119
8.09.160
Стяжка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
120
8.43.203
Чашка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
139
16-173А
Прокладка
В узле: 15
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
152
[Болт М10.6gx16.66.019 ГОСТ 7796-70]
Болт М10.6gx16.66.019 ГОСТ 7796-70
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
153
[Болт 3М10.6gx25.66.019 ГОСТ 7796-70]
Болт 3М10.6gx25.66.019 ГОСТ 7796-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
154
[Болт 3М10.6gx30.66.019 ГОСТ 7796-70]
Болт 3М10.6gx30.66.019 ГОСТ 7796-70
В узле: 12
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
155
[Болт М6.6gx12.66.019 ГОСТ 7798-70]
Болт М6.6gx12.66.019 ГОСТ 7798-70
В узле: 23
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
159
[Винт В1.М6-6gx12.58.019 ГОСТ 17475-80]
Винт В1.М6-6gx12.58.019 ГОСТ 17475-80
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
161
[Гайка М8.6.0112 ГОСТ 5915-70]
Гайка М8.6.0112 ГОСТ 5915-70
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
165
[Шайба 6.65Г.0115 ГОСТ 6402-70]
Шайба 6.65Г.0115 ГОСТ 6402-70
В узле: 27
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
167
[Шайба 10.65Г.0115 ГОСТ 6402-70]
Шайба 10.65Г.0115 ГОСТ 6402-70
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
171
[Шайба 10.01.0115 ГОСТ 11371-78]
Шайба 10.01.0115 ГОСТ 11371-78
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
172
[Шплинт 1,6 Х12.016 ГОСТ 397-79]
Шплинт 1,6 Х12.016 ГОСТ 397-79
В узле: 20
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
173
[Шплинт 2.5 Х16.016 ГОСТ 397-79]
Шплинт 2.5 Х16.016 ГОСТ 397-79
В узле: 2
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
