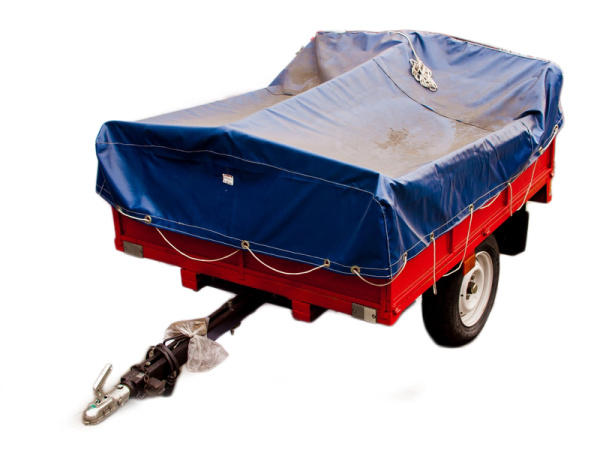

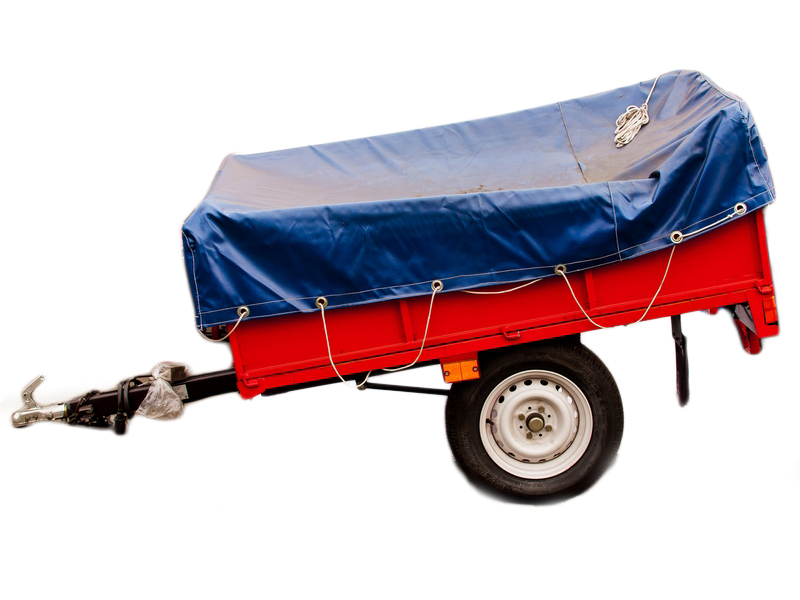

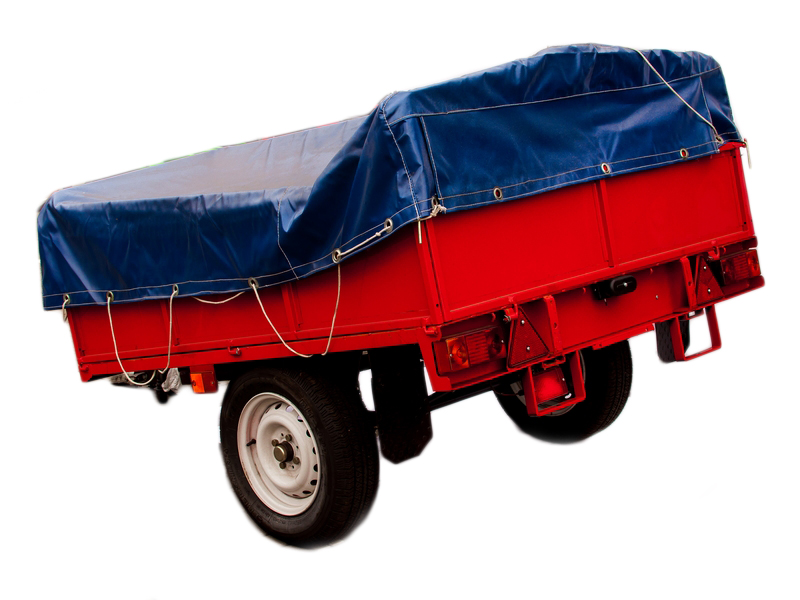

Прицеп автомобильный П05.02-01"Беларус"

Прицеп устанавливают на мини-тракторы и легковые автомобили. Используют для работы на сельскохозяйственных участках.

Транспортное средство агрегатируется с тракторами «Беларус-132Н», «Беларус-112» и «Беларус-152».

Прицеп согласно классификации ГОСТ 22895-77 и ГОСТ 31286-2005 относится к категории О1 и предназначен для эксплуатации в составе транспортных средств категории М1 и N1, оборудованных тягово-сцепным устройством шарового типа и розеткой по ГОСТ 9200-2006

Дополнительно прицеп оборудован:
–    усиленной рамой;
–    откидными бортами;
–    пружинной подвеской с реактивными тягами и гидравлическими амортизаторами.

Дополнительная информация
Масса неснаряженного прицепа,  200±6 кг
Масса прицепа полная, не более 715 кг
Максимальная полная масса прицепа, приходящаяся на одиночную ось, 675±10 кг
Масса прицепа полная, приходящаяся на опорное устройство тягача, не более 35 кг

Погрузочная высота (по уровню пола платформы) 600±20 мм
База прицепа, 830±20 мм
Габаритная длина, не более 2710 мм
Габаритная ширина, не более 1510 мм

Габаритная высота
без тента не более 930 мм
с тентом не более 1300 мм

Кузов
Длина 1700 мм
Ширина 1460 мм

Общая длина 2600 мм

Обозначение шин 175/70R13
Давление воздуха в шинах, 0,2±0,01 МПа

Прицеп состоит из рамы, кузова, оси с колесами, рычажнопружинной подвески с амортизаторами, тягово-сцепного устройства, тента, опорной стойки.
Рама – сварная, из двух продольных и трех поперечных балок и дышла. К раме приварены кронштейны крепления подвески и кузова.

Кузов – сварной несущий, с откидным боковым, задним и съемным передним бортами.
В задней части кузова имеются места под установку домкратов и световых приборов.
Ось – состоит из трубы с приваренными к ней цапфами под ступицы колес, площадками под пружины, кронштейнами крепления амортизаторов.

Подвеска – рычажно-пружинная с цилиндрическими пружинами, амортизаторами, двумя продольными и одной поперечной штангами и предохранительными цепями. Внутри пружины установлены буферы отбоя хода сжатия.
Сцепное устройство прицепа П05.02-01 рассчитано на сцепку с шаровым пальцем диаметром 50 мм.

Электрооборудование – выполнено по однопроводной схеме. В качестве второго провода («массы») служат металлические части прицепа.

Система электрооборудования включает в себя следующие изделия:
- задние фонари, выполняющие функцию габаритных огней, указателей поворота и сигналов торможения;
- фонарь освещения номерного знака;
- задний противотуманный фонарь;
- жгут проводов со штепсельной вилкой.

Для обозначения габаритов в темное время суток на прицепе установлены световозвращатели:
- передние – белого цвета;
- боковые – оранжевого цвета;
- задние – красного цвета треугольной формы.

Номинальное напряжение 12 В.
Источником света в задних фонарях служат лампы накаливания А12-21-3 и А12-5

Комплектность
Прицеп  1 шт.
Руководство по эксплуатации 1 экз.
