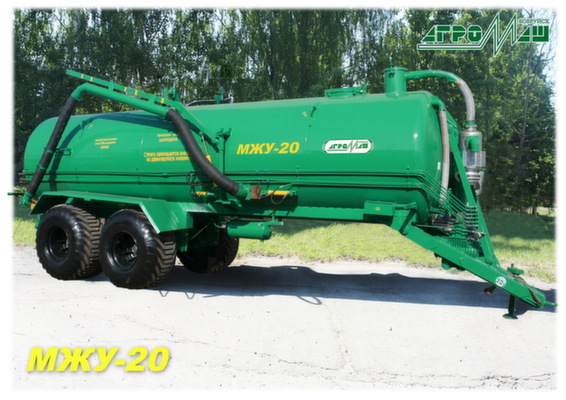

Машина для внесения жидких органических удобрений МЖУ-20

Машина для внесения жидких органических удобрений МЖУ-20 предназначена для самозагрузки, транспортирования и внесения жидких органических удобрений.

Машина может изготавливаться в нескольких исполнениях:
1) с адаптером для поверхностного разбросного внесения (МЖУ-20);
2) с адаптером для внутрипочвенного внесения (МЖУ-20-1);
3) с адаптером для поверхностного ленточного внесения с помощью штанговых распределителей (МЖУ-20-2);
4) с трёхосной ходовой системой, унифицирована с МТУ-24А (МЖУ-20А);
5) с трёхосной ходовой системой и адаптером для внутрипочвенного внесения (МЖУ-20А-1).

Техника агрегатируется с колесными тракторами тягового класса 5 и выше, имеющими ВОМ, ТСУ-2В, вывод гидросистемы, пневматический привод тормозов и розетку для подключения электрооборудования.

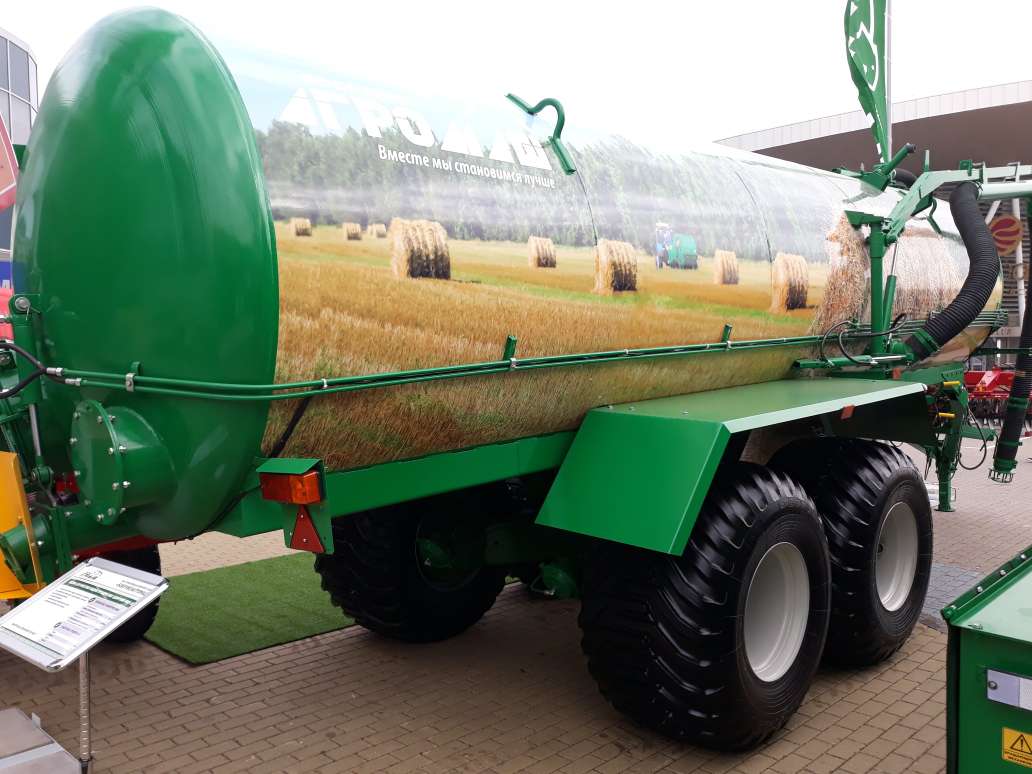

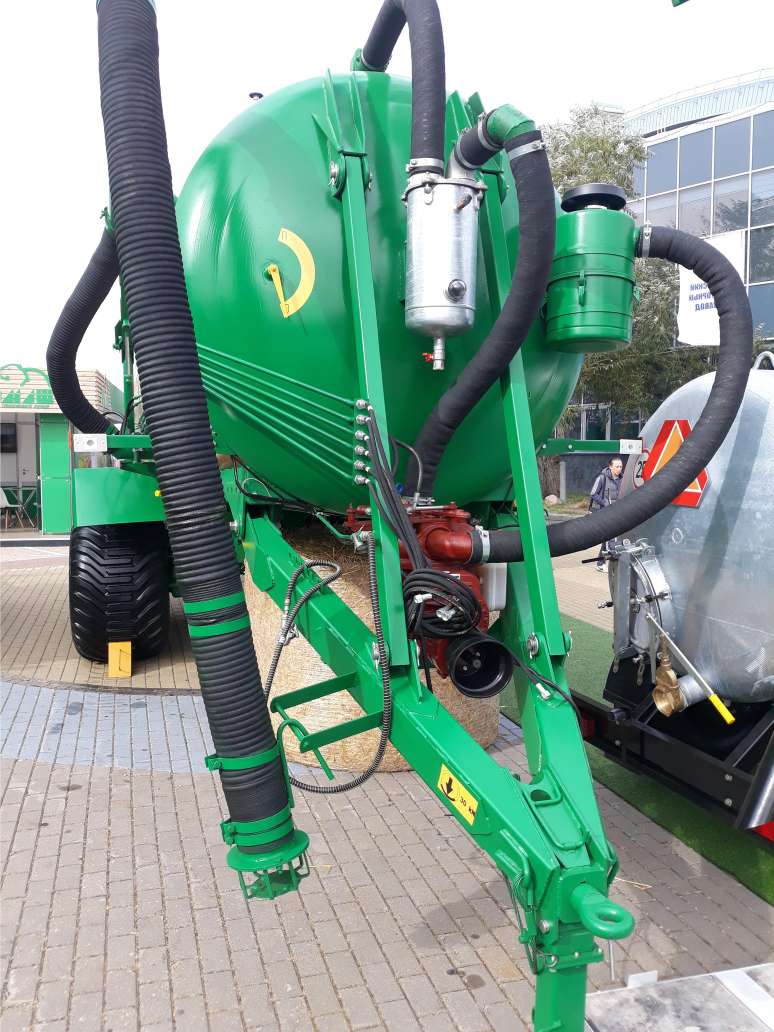

МЖУ-20 состоит из: резервуара, ходовой системы, дышла, вакуум-компрессора, штанги заправочной с рукавом заправочным, устройства разливочного, вала карданного.
Машина оборудована глушителем, уровнемером, влагоотделителями первой и второй ступени, системой пневматической тормозной и снабжена приборами освещения и сигнализации. Управление всеми рабочими органами гидрофицировано и осуществляется из кабины трактора. Имеется люк для осмотра и очистки резервуара и люк для загрузки машины автономными средствами, лестница для подъема на площадку при обслуживании люка.

Производительность за час основного времени зависит от комплектации машины. Производительность модели МЖУ-20 составляет не менее 65 т/ч. Доза внесения удобрений 40-80 т/га с шириной внесения от 8 до12 метров.

Органы управления и приборы:
1) Управление работой машины, кроме стояночного тормоза осуществлять из кабины трактора.
2) Дозы внесения регулировать с помощью сменных задвижек, закрепляемых на выливном патрубке переключающего устройства и изменением поступательной скорости движения агрегата.
Для настройки машины МЖУ-20 на определенную дозу внесения необходимо задвижку вставить в направляющие патрубка распределения и с помощью болтов закрепить ее.
3) Уровень заполнения (опорожнения)машины контролировать по указателю уровня на переднем днище резервуара из кабины трактора.
4) Пневмопривод тормозов машины подключить к пневмоприводу трактора и управлять совместно с тормозами трактора.
5) Управление стояночным тормозом производить с помощью винтовой натяжки, установленной на балке резервуара.
6) При внутрипочвенном внесении машиной МЖУ-20-1 глубину заделки удобрений регулировать рукояткой винта подъема-опускания опорных колес адаптера внутрипочвенного.

Условия эксплуатации:
- Машина должна работать с жидкими органическими удобрениями с влажностью не менее 92 %.
- Наличие твердых включений в удобрениях более 35 мм не допускается.
- Работа машины должна производиться на полях, не содержащих камней размером более 100 мм.

Внесений удобрений производить в весенний период на полях после зяблевой вспашки, а в летне-осенний период – по стерне яровых или озимых зерновых и зернобобовых культур.
