Передний ведущий мост МТЗ-1221: устройство и комплектующие
Передний ведущий мост (ПВМ) трактора МТЗ-1221 - это сложный агрегат, обеспечивающий передачу крутящего момента на управляемые передние колеса. В отличие от классической схемы МТЗ-82 с отдельной раздаточной коробкой, на МТЗ-1221 момент на ПВМ отбирается напрямую от трансмиссии через гидроподжимную фрикционную муфту, что обеспечивает плавное подключение полного привода без рывков. Конструкция ПВМ включает главную передачу с коническими шестернями, дифференциал и два колесных редуктора.
Редуктор переднего моста МТЗ-1221 и его устройство
Редуктор переднего моста МТЗ-1221 является ключевым элементом трансмиссии. Главная передача состоит из пары конических шестерен со спиральным зубом. Ведущая шестерня установлена в стакане на двух роликовых конических подшипниках, а ведомая закреплена на шлицах корпуса дифференциала. Для регулировки зацепления используются прокладки, устанавливаемые между стаканом ведущей шестерни и корпусом, а также между рукавами и корпусом ПВМ.
Бортовой редуктор переднего моста МТЗ-1221
Бортовой редуктор переднего моста МТЗ-1221 (колесный редуктор) представляет собой планетарную передачу, которая значительно повышает крутящий момент на колесах. В его состав входят:
- Водило с тремя сателлитами - вращается вместе с фланцем колеса.
- Эпициклическая шестерня - закреплена в крышке редуктора и воспринимает реактивный момент.
- Солнечная шестерня - установлена на фланце колеса на коническом двухрядном подшипнике.
Бортовые редукторы выпускаются в левом и правом исполнении, а также имеют модификации для тракторов с гидроусилителем руля. Бортовая МТЗ-1221 включает также полуоси, которые передают момент от дифференциала к планетарным редукторам.
Комплектующие и запчасти
Для обслуживания и ремонта ПВМ доступны следующие компоненты:

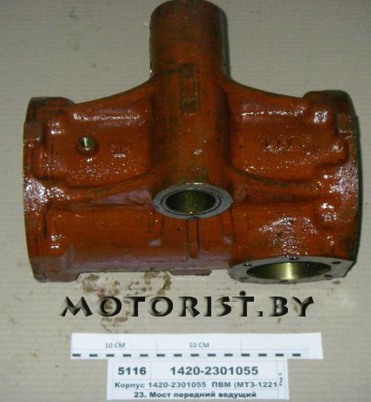

- Корпус редуктора - левый и правый (оригинальные производства МТЗ).
- Шестерни конечной передачи - ведущие и ведомые.

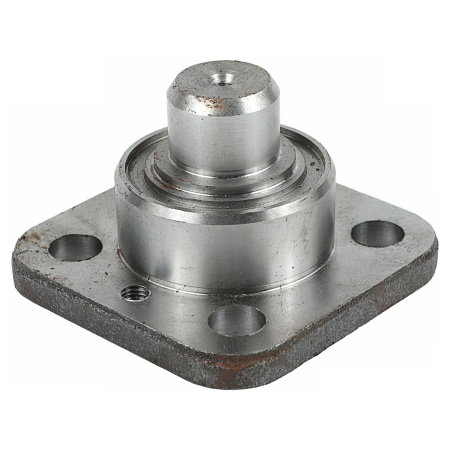

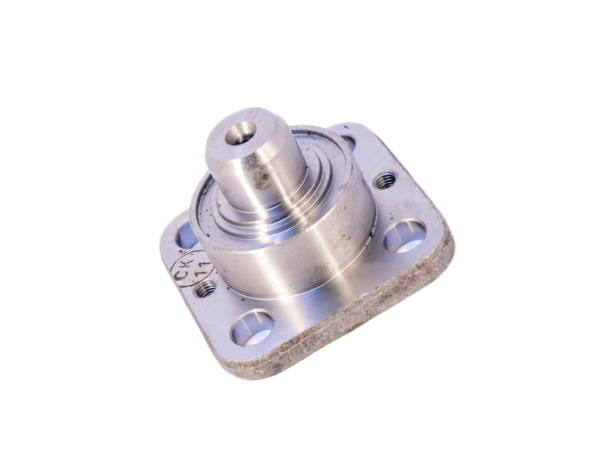

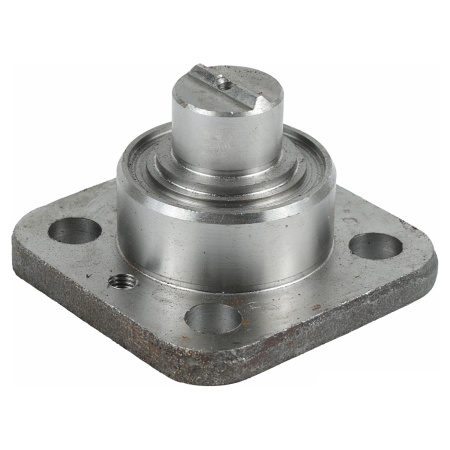

- Ось редуктора - крепежный элемент для соединения узлов.

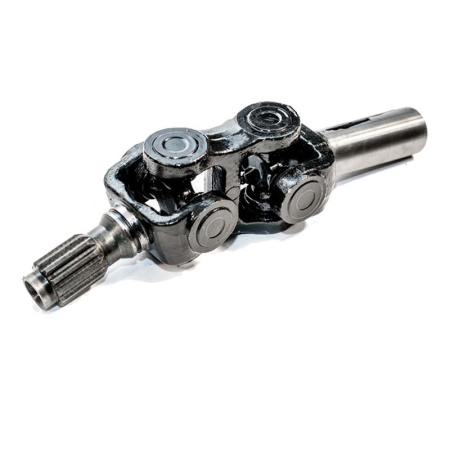

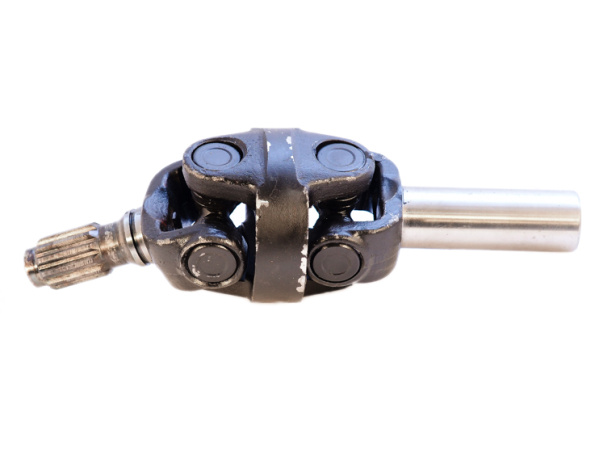

- Вал полуосевой - передает усилие от дифференциала к колесному редуктору.

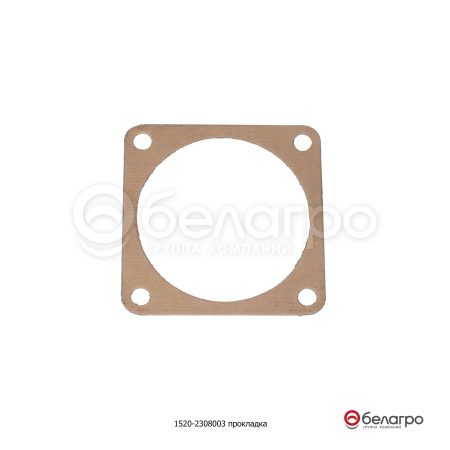

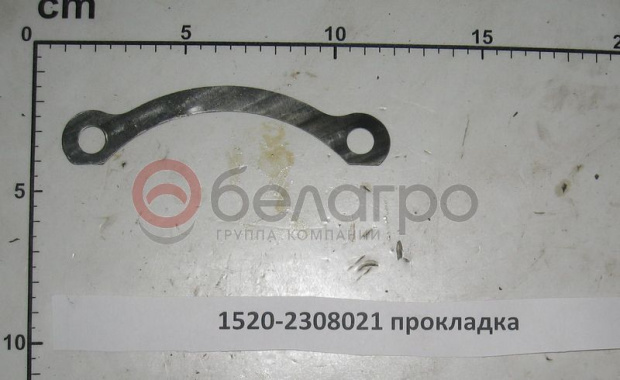

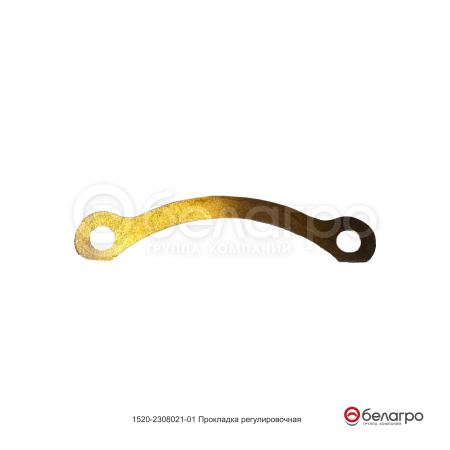

- Стаканы, прокладки, сальники и манжеты - для герметизации и регулировки.
В каталоге представлены оригинальные детали производства МТЗ, БЗТДиА и других заводов. При возникновении вопросов наши специалисты помогут подобрать необходимые комплектующие.
