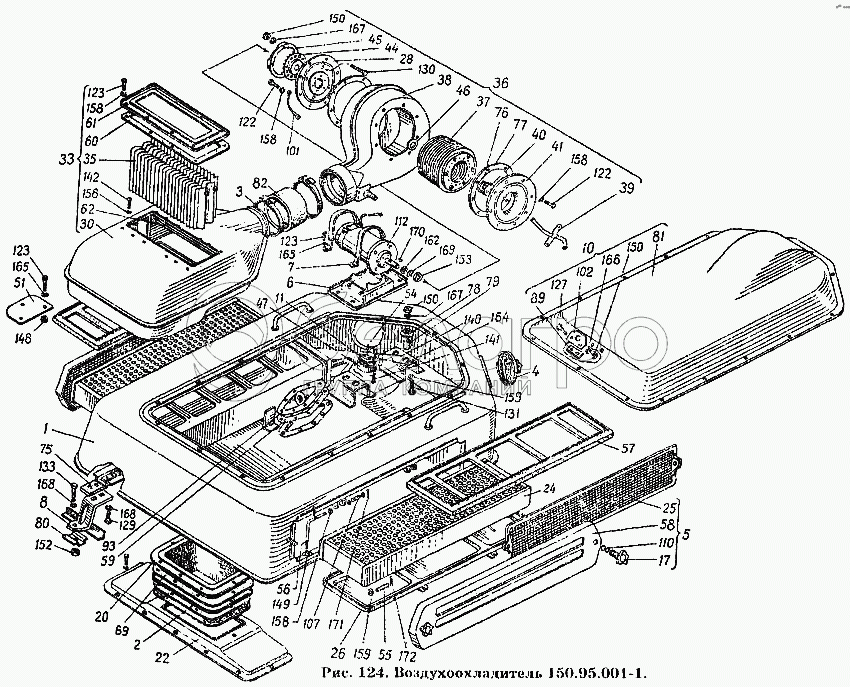

Каталог запасных частей к технике: ХТЗ Т-150К. Воздухоохладитель 150.95.001-1
1
2
3
4
5
6
7
8
10
11
17
20
22
24
25
26
28
30
33
35
36
37
38
39
40
41
44
45
46
47
51
54
55
56
57
58
59
60
61
62
69
69
75
76
77
78
79
80
81
82
89
93
101
102
107
110
112
122
122
123
123
123
127
129
130
131
133
140
141
142
142
148
148
148
149
150
150
150
150
150
150
153
158
158
158
158
158
158
158
162
164
165
165
166
166
166
167
167
167
167
167
168
168
169
169
170
171
172
|
150.95.001-1
Воздухоохладитель в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150.95.012
Воздухоохладитель в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
150.95.013
Обшивка в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
150.95.015
Обечайка в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
150.95.020
Хомутик в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
150.95.021
Крышка в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
150.95.025
Рамка наружная в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
150.95.030
Опора двигателя в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
150.95.031
Лента крепежная в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
150.95.032-1
Опора в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
150.95.035
Крышка в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
150.95.036-1
Панель в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
150.95.042
Кнопка в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
150.95.048
Рукав в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22
150.95.054-1
Переходник в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24
150.95.060-1А
Фильтр в сборе
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25
150.95.064
Рамка в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26
150.95.065
Рамка в сборе
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28
150.95.067
Фланец двигателя в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
30
150.95.081
Воздуховод в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
33
150.95.085
Воздуховод с каплеуловителем в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
35
150.95.087
Каплеуловитель в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
36
150.95.090-1А
Вентилятор-увлажнитель в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
37
150.95.091-1
Колесо вентилятора с увлажнителем в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
38
150.95.093
Кожух вентилятора в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
39
150.95.098
Распылитель в сборе
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
40
150.95.315-1
Колпачок
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
41
150.95.316
Коллектор
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
44
150.95.618
Крыльчатка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
45
150.95.319
Венец
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
46
150.95.320
Шайба
В узле: 3
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
47
150.95.321
Крышка панели
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
51
150.95.333
Крышка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
54
150.95.357
Шпилька
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
55
150.95.358
Ось рамки фильтра
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
56
150.95.359
Рычажок
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
57
150.95.368
Уплотнитель
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
58
150.95.371
Крышка фильтра
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
59
150.95.376
Прокладка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
60
150.95.394
Прокладка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
61
150.95.395
Крышка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
62
150.95.396
Планка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
69
150.95.460
Прокладка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
69
150.95.460
Прокладка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
75
150.95.523
Прокладка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
76
150.95.532
Прокладка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
77
150.95.533
Прокладка
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
78
150.95.534
Амортизатор
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
79
150.95.535
Втулка амортизатора
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
80
150.95.539-1
Планка
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
81
150.95.540
Крышка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
82
150.95.554
Муфта
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
89
150.95.598
Планка
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
93
150.95.621
Каркас
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
101
150.95.678
Провод
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
102
150.45.309
Скоба
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
107
54.15.442
Пружина краника
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
110
5.14.208-1
Кольцо
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
112
МЭ-22
Электродвигатель
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
122
Болт М6-6gх12.66.019 ГОСТ 7798-70
Болт М6-6gх12.66.019 ГОСТ 7798-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
123
Болт М6-6gх16.66.019 ГОСТ 7798-70
Болт М6-6gх16.66.019 ГОСТ 7798-70
В узле: 71
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
123
Болт М6-6gх16.66.019 ГОСТ 7798-70
Болт М6-6gх16.66.019 ГОСТ 7798-70
В узле: 71
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
123
Болт М6-6gх16.66.019 ГОСТ 7798-70
Болт М6-6gх16.66.019 ГОСТ 7798-70
В узле: 71
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
127
Болт М8-6gх20.66.019 ГОСТ 7796-70
Болт М8-6gх20.66.019 ГОСТ 7796-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
129
Болт М8-6gх30.66.019 ГОСТ 7796-70
Болт М8-6gх30.66.019 ГОСТ 7796-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
130
Болт М8-6gх35.66.019 ГОСТ 7795-70
Болт М8-6gх35.66.019 ГОСТ 7795-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
131
Болт М8-6gх40.66.019 ГОСТ 7795-70
Болт М8-6gх40.66.019 ГОСТ 7795-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
133
Болт М10-6gх40.66.019 ГОСТ 7796-70
Болт М10-6gх40.66.019 ГОСТ 7796-70
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
140
Винт М5-6gх12.58.019 ГОСТ 1489-62
Винт М5-6gх12.58.019 ГОСТ 1489-62
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
141
Винт М5-6gх30.58.019 ГОСТ 1489-62
Винт М5-6gх30.58.019 ГОСТ 1489-62
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
142
Винт М6-6gх12.58.019 ГОСТ 1490-62
Винт М6-6gх12.58.019 ГОСТ 1490-62
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
142
Винт М6-6gх12.58.019 ГОСТ 1490-62
Винт М6-6gх12.58.019 ГОСТ 1490-62
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
148
Гайка М6-7Н.6.019 ГОСТ 5915-70
Гайка М6-7Н.6.019 ГОСТ 5915-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
148
Гайка М6-7Н.6.019 ГОСТ 5915-70
Гайка М6-7Н.6.019 ГОСТ 5915-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
148
Гайка М6-7Н.6.019 ГОСТ 5915-70
Гайка М6-7Н.6.019 ГОСТ 5915-70
В узле: 16
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
149
Гайка М6-7Н.8.019 ГОСТ 3032-66
Гайка М6-7Н.8.019 ГОСТ 3032-66
В узле: 4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
Гайка М8-7Н.6.019 ГОСТ 5915-70
Гайка М8-7Н.6.019 ГОСТ 5915-70
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
Гайка М8-7Н.6.019 ГОСТ 5915-70
Гайка М8-7Н.6.019 ГОСТ 5915-70
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
Гайка М8-7Н.6.019 ГОСТ 5915-70
Гайка М8-7Н.6.019 ГОСТ 5915-70
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
Гайка М8-7Н.6.019 ГОСТ 5915-70
Гайка М8-7Н.6.019 ГОСТ 5915-70
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
Гайка М8-7Н.6.019 ГОСТ 5915-70
Гайка М8-7Н.6.019 ГОСТ 5915-70
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
150
Гайка М8-7Н.6.019 ГОСТ 5915-70
Гайка М8-7Н.6.019 ГОСТ 5915-70
В узле: 34
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
153
Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70
Гайка М12х1,25-7Н.6.0112 ГОСТ 5915-70
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
158
Шайба 6-04.0112 ГОСТ 11371-68
Шайба 6-04.0112 ГОСТ 11371-68
В узле: 114
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
158
Шайба 6-04.0112 ГОСТ 11371-68
Шайба 6-04.0112 ГОСТ 11371-68
В узле: 114
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
158
Шайба 6-04.0112 ГОСТ 11371-68
Шайба 6-04.0112 ГОСТ 11371-68
В узле: 114
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
158
Шайба 6-04.0112 ГОСТ 11371-68
Шайба 6-04.0112 ГОСТ 11371-68
В узле: 114
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
158
Шайба 6-04.0112 ГОСТ 11371-68
Шайба 6-04.0112 ГОСТ 11371-68
В узле: 114
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
158
Шайба 6-04.0112 ГОСТ 11371-68
Шайба 6-04.0112 ГОСТ 11371-68
В узле: 114
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
162
Шайба 12-04.0112 ГОСТ 11371-68
Шайба 12-04.0112 ГОСТ 11371-68
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
164
Шайба 5.65Г.099 ГОСТ 6402-70
Шайба 5.65Г.099 ГОСТ 6402-70
В узле: 2
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
165
Шайба 6.65Г.099 ГОСТ 6402-70
Шайба 6.65Г.099 ГОСТ 6402-70
В узле: 25
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
165
Шайба 6.65Г.099 ГОСТ 6402-70
Шайба 6.65Г.099 ГОСТ 6402-70
В узле: 25
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
166
Шайба 8.65Г.05 ГОСТ 6402-70
Шайба 8.65Г.05 ГОСТ 6402-70
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
166
Шайба 8.65Г.05 ГОСТ 6402-70
Шайба 8.65Г.05 ГОСТ 6402-70
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
166
Шайба 8.65Г.05 ГОСТ 6402-70
Шайба 8.65Г.05 ГОСТ 6402-70
В узле: 10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
167
Шайба 8.65Г.099 ГОСТ 6402-70
Шайба 8.65Г.099 ГОСТ 6402-70
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
167
Шайба 8.65Г.099 ГОСТ 6402-70
Шайба 8.65Г.099 ГОСТ 6402-70
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
167
Шайба 8.65Г.099 ГОСТ 6402-70
Шайба 8.65Г.099 ГОСТ 6402-70
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
167
Шайба 8.65Г.099 ГОСТ 6402-70
Шайба 8.65Г.099 ГОСТ 6402-70
В узле: 18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
168
Шайба 10.65Г.099 ГОСТ 6402-70
Шайба 10.65Г.099 ГОСТ 6402-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
168
Шайба 10.65Г.099 ГОСТ 6402-70
Шайба 10.65Г.099 ГОСТ 6402-70
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
169
Шайба 12.65Г.099 ГОСТ 6402-70
Шайба 12.65Г.099 ГОСТ 6402-70
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
169
Шайба 12.65Г.099 ГОСТ 6402-70
Шайба 12.65Г.099 ГОСТ 6402-70
В узле: 5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
170
Шпонка 3х5 ГОСТ 8795-68
Шпонка 3х5 ГОСТ 8795-68
В узле: 1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
171
Шплинт 1,6х12.005 ГОСТ 397-66
Шплинт 1,6х12.005 ГОСТ 397-66
В узле: 8
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
172
Шплинт 1,6х16.005 ГОСТ 397-66
Шплинт 1,6х16.005 ГОСТ 397-66
В узле: 8
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
